電捕焦油器（高壓靜電）

電捕焦油器概述電離捕捉器具有捕焦油效率高、阻力損失小、氣體處理量大等特點。不僅可保證后續工序對氣體質量的要求。提高產品回收率，而且可明顯改善操作環境。在化工、焦化、城市煤氣、建材、冶金、陶瓷等工業企業中得到廣泛的應用。我公司設計中所采用結構形式是管式電離捕捉器。 ...

工程師一對一免費選型咨詢：
15006126098

詳細介紹/ INTRODUCTION

電捕焦油器概述

電離捕捉器具有捕焦油效率高、阻力損失小、氣體處理量大等特點。不僅可保證后續工序對氣體質量的要求。提高產品回收率，而且可明顯改善操作環境。在化工、焦化、城市煤氣、建材、冶金、陶瓷等工業企業中得到廣泛的應用。我公司設計中所采用結構形式是管式電離捕捉器。

當煙氣通過電離捕捉器時，煙氣中的塵埃和焦油在電荷作用下被電離，向帶有電荷的金屬線和管壁運動，并失去電荷，在重力的作用下，落到電離捕捉器底部流出，從而使污染物得以降解去除。

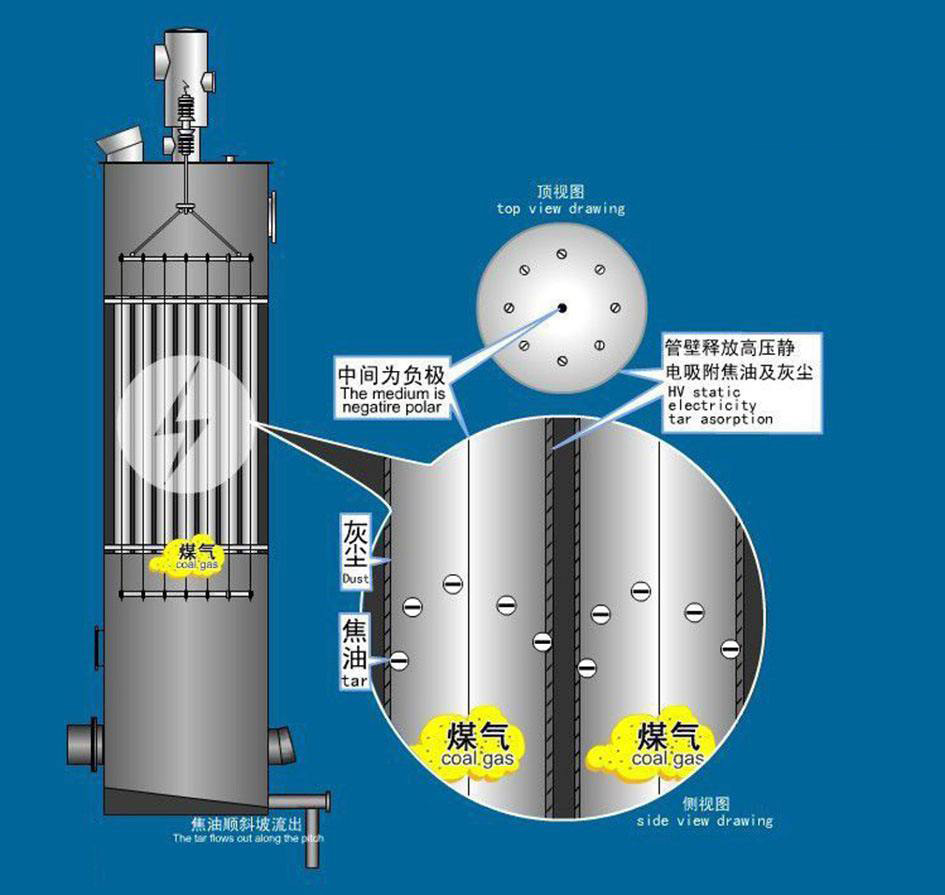

電捕焦油器工作原理

其工作原理即在金屬導線與金屬管壁〔或極板〕間施加高壓直流電，以維持足以使氣體產生電離的電場,使陰陽極之間形成電暈區。

按電場理論, 正離子吸附于帶負電的電暈極,負離子吸附于帶正電的沉淀極；所有被電離的正負離子均充滿電暈極與沉淀極之間的整個空間。

當含焦油霧滴等雜質的氣體通過該電場時，吸附了負離子和電子的雜質在電場庫倫力的作用下，移動到沉淀極后釋放出所帶電荷，并吸附于沉淀極上，從而達到凈化氣體的目的，通常稱為荷電現象。當吸附于沉淀極上的雜質量增加到大于其附著力時，會自動向下流趟，從電離捕捉器底部排出，凈氣體則從電離捕捉器上部離開并進入下道工序。

1-1G2010T313K4

電捕焦油器系統組成

電離捕捉器由“本體系統”和“電氣系統”兩個部分組成。

（1）電氣系統由“控制柜”、“高壓靜電硅整流器”、“電暈極系統”三部分組成。

①高壓電控柜：是電離捕捉器的控制中心，電源輸入、工作電壓調整和輸出、運行故障報警和自動切除，均由柜內元器件和面板上的旋鈕、按鈕完成，運行狀態由儀表和指示燈顯示。

②高壓靜電硅整流器：將控制柜輸出的交流電壓經升壓和整流變為直流高壓后輸給電暈極系統。

③電暈系統：主要部分是電暈線，并由高壓瓷瓶、吊桿、上、下傘環及重錘等組成，該系統裝于除焦油塔體內。當電暈線接通高壓后，產生很強的高壓電場，周圍的氣體介質發生電離，產生電荷，使介質中的焦油、水霧、粉塵等混合物帶上負電。

（2）本體系統

是除焦油的核心部件，其電暈極系統均勻地設置于該塔體各層內。當煙氣從進氣口送入塔體下部經配氣板后，向上流經中部“沉淀極”區段，帶有負電的焦油、水霧、粉塵等混合物，在該區段高壓電場吸引力作用下，這些帶負電的混合物被沉淀極（正極）吸捕而收集在極板上，在自身重力作用下沿極板下落，而后定期排出，經凈化后的廢氣從塔體上部出氣口逸出。
